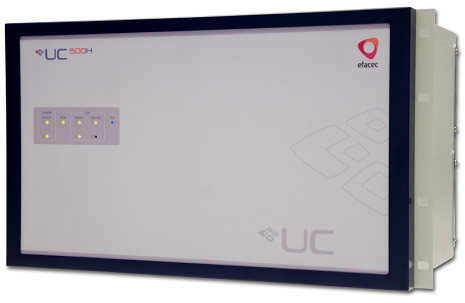

Станционный сервер UC 500H - продукт из семейства станционных серверов UC 500, являющийся частью платформы CLP 500.
UC 500H построен на безвентиляторной аппаратной платформе промышленного класса, пригодной для работы в сложных условиях и требующий минимального технического обслуживания. Может использоваться в разнообразных системах, например, в качестве сервера в системах телемеханики и ССПИ, в качестве контроллера среднего уровня или сервера верхнего уровня в системах АСУ ТП.
UC 500H содержит те же программные компоненты, что и UC 500, включая мультипротокольный шлюз с возможностями сбора данных с терминалов РЗА и других устройств, обмена информацией с различными системами локального и удаленного управления. Внутренняя логика работы, задаваемая полностью на языках IEC 61131-3, делает применение устройства еще более гибким.
С помощью опционального сервера HMI 500, UC500H поддерживает отображение списка событий и тревог, архивирование данных, а также многопользовательский веб-интерфейс с продвинутой векторной графикой и системой отчетов.
UC500H помещен в 19-ти дюймовый корпус, без использования кулеров, поддерживает технологию резервирования, ориентированную на сложные распределенные системы, где это необходимо.
Аппаратная часть UC500H основана на двух мощных и абсолютно идентичных материнских платах, и процессорах. Системы связаны между собой режимом горячего резервирования (hot standby), поэтому при отказе одной платы, все данные и процессы переносятся на резервный компьютер. По этому же принципу, происходит переключение питания компьютеров с основного блока питания на резервный. Все это повышает среднее время работы до отказа и повышает надежность системы. Переключение работы с одной платы на другую происходит при возникновении одной из причин, представленных ниже:
- Отказ активной платы, в результате выполнения внутренней диагностической операции
- Программной , например в результате входа авторизованного лица или запуска специального диагностического приложения (watchdog)
- Запланированная проверка
Все компоненты устройства UC500H запатентованы, протестированы и аттестованы под стандарт ISO 9001

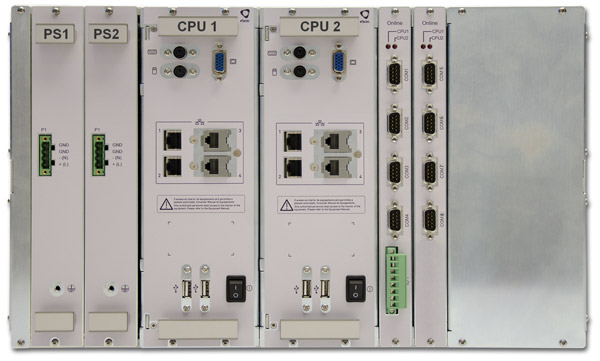

Ниже представлена задняя панель UC500H:
PS1/2- платы блоков питания,
CPU1/2- основной и резервный компьютеры включающие 2 или 4 LAN интерфейса
8 последовательных портов RS232
Характеристики устройства:
| Возможные конфигурации | |
|---|---|
| Аппаратный контрольный таймер и автоматическое повторное включение (обнаружение отказов аппаратуры и ОС) | ● |
| Обнаружение и устранение программных отказов (самоустранение отказов программных модулей) | ● |
| Конфигурация с горячим резервированием* | ● |
| Синхронизация времени RTC | |
| SNTP-клиент | ● |
| По протоколу связи | ● |
| Аппаратные интерфейсы | |
| 2 x USB (задняя панель) | ● |
| Клавиатура/ мышь (задняя панель) | ● |
| 2 или 4 x 10/100/1000BaseT на каждый CPUx | ● |
| До 8 последовательных портов расширения RS2322) | ○ |
| Расширение 2 x 10/100/1000BASE-TX | ○ |
| Входы/выходы (задняя панель) | |
| Контрольного таймера, состояния общего назначения (6 цифр. вх. + 4 цифр. вых.) | ● |
| Самодиагностика | |
| Системные журналы, онлайн-самоконтроль | ● |
| Модули коммуникационных шлюзов | |
| До 8 различных протоколов (ведущих или ведомых) | ○ |
| Связь для распределенной автоматики | |
| IEC 61850-8-1 MMS-клиент (TCP/IP) | ○ |
| IEC 61850-8-1 MMS-сервер (TCP/IP) и публикация/подписка GOOSE | (необходимо обратиться в компанию) |
| Приложения | |
| Обработка данных, событий и управления | ● |
| Сервер архивных событий/данных (локальная или внешняя** память) | ● |
| Сигнализация (в том числе, запрет сигнализации и сигнализация по иерархическим уровням) и уведомления по SMS**/электронной почте | ● |
| Извлечение и обработка зарегистрированных данных IED | ○ |
| Отчеты и обработка статистики | ○ |
| SoftPLC | |
| Программирование IEC 61131-3 | ○ |
| Сервер HMI | |
| Сервер HMI 500/ веб-сервер Многопользовательский, зоны ответственности пользоавателей, мнемосхемы (включая привязку данных), списки, примечания, тренды (в том числе, в реальном времени и исторические) | ○ |
| Количество одновременных HMI-клиентов | |
| 1, 4, 8 или 16 клиентов | ○ |
| Поддерживаемые языки | |
| Португальский | ● |
| Английский | ● |
| Французский | ● |
| Испанский | ● |
| Румынский | ● |
| Чешский | ● |
| Конфигурирование, эксплуатационная поддержка и программирование | |
| Automation Studio (лицензия Automation Studio не включена) | ● |
| Отраслевые библиотеки функций | (необходимо обратиться в компанию) |
