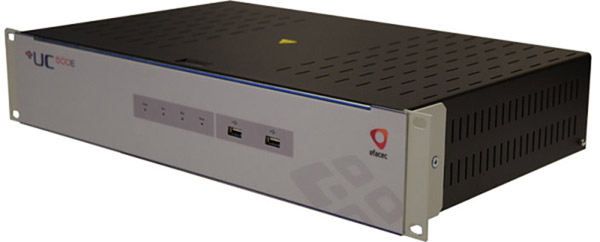

Станционный сервер UC 500E - продукт из семейства станционных серверов UC 500, являющийся частью платформы CLP 500.
UC 500Е построен на безвентиляторной аппаратной платформе промышленного класса, пригодной для работы в сложных условиях и требующий минимального технического обслуживания. Может использоваться в разнообразных системах, например, в качестве сервера в системах телемеханики и ССПИ, в качестве контроллера среднего уровня или сервера верхнего уровня в системах АСУ ТП.
UC 500E содержит те же программные компоненты, что и UC 500, включая мультипротокольный шлюз с возможностями сбора данных с терминалов РЗА и других устройств, обмена информацией с различными системами локального и удаленного управления. Внутренняя логика работы, задаваемая полностью на языках IEC 61131-3, делает применение устройства еще более гибким.
С помощью опционального сервера HMI 500, UC500Е может поддерживать отображение списка событий и тревог, архивирование данных, а также многопользовательский веб-интерфейс с продвинутой векторной графикой и системой отчетов.
UC500E может работать в паре со вторым сервером UC500E, это используется в сложных распределенных системах, где предъявляются высокие требования к надежности. Устройства связаны между собой режимом горячего резервирования (hot standby), поэтому при отказе одного сервера, все данные и процессы переносятся на резервный сервер UC500E. Переключение работы с одного сервера на другой происходит при возникновении одной из причин, представленных ниже:
- Отказ активной платы, в результате выполнения внутренней диагностической операции
- Программной , например в результате входа авторизованного лица или запуска специального диагностического приложения (watchdog)
- Запланированная проверка
В зависимости от размера устройство имеет разное количество последовательных интерфейсов.
При конфигурациях, содержащих более 12 последовательных портов требуется размер 3U, если последовательных портов менее 12, тогда используется размер 2U.

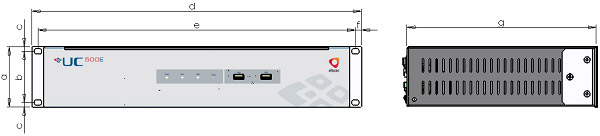

| Размеры в мм | |||||||
| A | b | c | D | e | f | g | |
| Версия размера 2U | 88,5 | 75 | 6,75 | 482 | 464 | 9 | 277 |
| Версия размера 3U | 132,5 | 119,5 | 6,75 | ||||
Возможные конфигурации последовательных портов приведены в таблице ниже
| Последовательные порты |
| 4 последовательных порта (4xRS232) |
| 8 последовательных портов (8xRS232) |
| 8 последовательных портов (4xRS232+4xRS485) |
| 12 последовательных портов (12xRS232) |
| 12 последовательных портов (8xRS232+4xRS485) |
| 12 последовательных портов (4xRS232+9xRS485) |
| 16 последовательных портов (16xRS232) |
| 16 последовательных портов (12xRS232+4xRS485) |
| 20 последовательных портов (20xRS232) |
| 20 последовательных портов (12xRS232+8xRS485) |
Отдельно стоить отметить возможность синхронизации времени с использованием локального выхода IRIG-B, также доступны и стандартные средства синхронизации через коммутационные протоколы, SNTP технологию.
Характеристики устройства:
| Варианты шасси |
|---|
| 19 дюймов, устанавливается в стойку (2U) [до 12 последовательных портов] |
| 19 дюймов, устанавливается в стойку (3U) [до 20 последовательных портов] |
| Возможные конфигурации |
| Аппаратный контрольный таймер и автоматическое повторное включение (обнаружение отказов аппаратуры и ОС) |
| Обнаружение и устранение программных отказов (самоустранение отказов программных модулей) |
| Конфигурация с горячим резервированием* |
| Синхронизация времени RTC |
| SNTP-клиент |
| По протоколу связи |
| IRIG-B |
| Другие (необходимо обратиться в компанию) |
| Аппаратные интерфейсы |

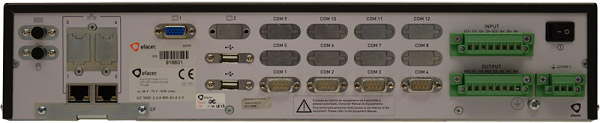

| 2 x USB (передняя панель) + 2 x USB (задняя панель) |
| Клавиатура/ мышь (задняя панель) |
| 2 x 10/100/1000BaseTx |
| 4 x RS232 |
| До 16 последовательных портов расширения RS232/485 (модулями по 4 или 8 портов, каждый модуль - RS485 или RS232) |
| Расширение 2 x 10/100/1000BASE-TX |
| Входы/выходы (задняя панель) |
| Контрольного таймера, состояния общего назначения (6 цифр. вх. + 4 цифр. вых.) |
| Самодиагностика |
| Системные журналы, онлайн-самоконтроль |
| Модули коммуникационных шлюзов |
| До 8 различных протоколов (ведущих или ведомых) |
| Связь для распределенной автоматики |
| IEC 61850-8-1 MMS-клиент (TCP/IP) |
| IEC 61850-8-1 MMS-сервер (TCP/IP) и публикация/подписка GOOSE |
| Приложения |
| Обработка данных, событий и управления |
| Сервер архивных событий/данных (локальная или внешняя** память) |
| Сигнализация (в том числе, запрет сигнализации и сигнализация по иерархическим уровням) и уведомления по SMS**/электронной почте |
| Извлечение и обработка зарегистрированных данных IED |
| Отчеты и обработка статистики |
| SoftPLC |
| Программирование IEC 61131-3 |
| Размер приложения |
| 2000, 8000, 32000 или 64000 тегов |
| Сервер HMI |
| Сервер HMI 500/ веб-сервер Многопользовательский, зоны ответственности пользоавателей, мнемосхемы (включая привязку данных), списки, примечания, тренды (в том числе, в реальном времени и исторические) |
| Количество одновременных HMI-клиентов |
| 1, 4, 8 или 16 клиентов |
| Поддерживаемые языки |
| Португальский |
| Английский |
| Французский |
| Испанский |
| Румынский |
| Чешский |
| Русский |
| Конфигурирование, эксплуатационная поддержка и программирование |
| Automation Studio (лицензия Automation Studio не включена) |
| Отраслевые библиотеки функций |
| Код заказа | Характеристики устройства | Цена, руб. без НДС |
| UC 500E-3-HV-8-A-X-N-X-X-X-CcXXXXXX-Y-Y-1-Y-A | Размер: 19 дюймов, устанавливается в стойку (2U), Питание: резервируемый блок питания AC/DC 100-240 В, Процессор: Intel Core i5-6300U @ 2.4 GHz, Оперативная память: 8 Гб, SSD: 128 Гб, Протокол связи: IEC 61850-8-1 MMS-клиент (TCP/IP), IEC 61850-8-1 MMS-сервер (TCP/IP) и публикация/подписка GOOSE, Программирование IEC 61131-3, Количество сигналов- 2000 тегов, Количество одновременных HMI-клиентов-1, Функции: | 1 485 000,00 |
|---|---|---|
| UC 500E-3-HV-8-A-X-N-X-X-X-AciXXXXX-Y-Y-1-Y-A | Размер: 19 дюймов, устанавливается в стойку (2U), Питание: резервируемый блок питания AC/DC 100-240 В, Процессор: Intel Core i5-6300U @ 2.4 GHz, Оперативная память: 8 Гб, SSD: 128 Гб, Протокол связи: IEC 61850-8-1 MMS-клиент (TCP/IP), IEC 60870-5-101\104 slave, SNMP, Программирование IEC 61131-3, Количество сигналов- 2000 тегов, Количество одновременных HMI-клиентов-1, Функции: | 1 605 000,00 |
| UC 500E-3-HV-8-A-X-N-C-X-X-AciXXXXX-Y-Y-1-Y-B | Размер: 19 дюймов, устанавливается в стойку (2U), Питание: резервируемый блок питания AC/DC 100-240 В, Процессор: Intel Core i5-6300U @ 2.4 GHz, Оперативная память: 8 Гб, SSD: 128 Гб, Протокол резервирования Ethernet связи: PRP\HSR, Протокол связи: IEC 61850-8-1 MMS-клиент (TCP/IP), IEC 60870-5-101\104, SNMP, Программирование IEC 61131-3, Количество сигналов- 8000 тегов, Количество одновременных HMI-клиентов-1, Функции: | 1 760 000,00 |
