Распределительные ячейки серии ЭЛКМ20 предназначены для внутренней установки в распределительных устройствах и подстанциях напряжением 6—20кВ.
Ячейки выпускаются на токи 630—1250 А и представляют собой модульную конструкцию в металлических корпусах с воздушной изоляцией стационарного или выкатного исполнения с элегазовыми коммутационными аппаратами.
В качестве коммутационных аппаратов в ячейках устанавливаются:
- элегазовые выключатели нагрузки;
- элегазовые высоковольтные выключатели ;
- элегазовые разъединители.
Преимущества ячеек серии ЭЛКМ20
- большой срок службы;
- минимальное техническое обслуживание;
- высокие электротехнические показатели;
- герметичность элегазовых коммутационных аппаратов (рабочие части аппаратов находятся в изолированном корпусе, заполненном элегазом);
- высокая надежность и безопасность эксплуатации;
- небольшие размеры: ширина — от 500 до 750 мм, высота — 1600 мм, глубина — 840 мм, что обеспечивает возможность их размещения в небольших помещениях или подстанциях, полностью собранных на заводе.
В зависимости от функционального назначения ячейки имеют код: В, ВН, ТН, И, ВНП, Р, ПВ, ВТН, СШ и др.

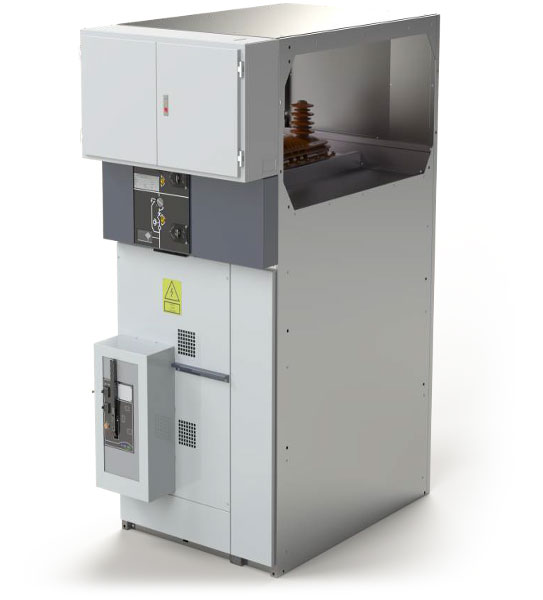

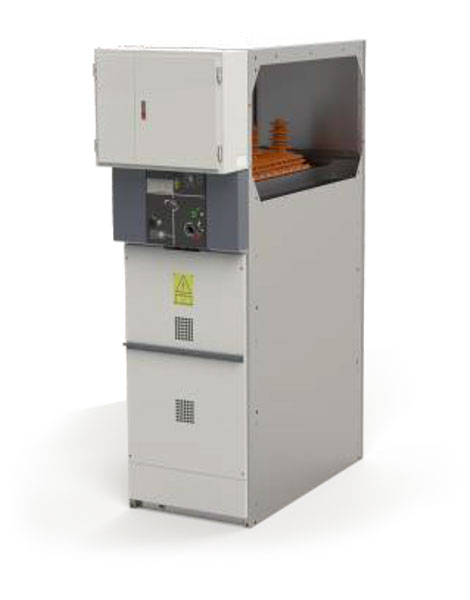

Внешний вид ячеек ЭЛКМ20
Ячейки помимо стандартного оборудования, могут быть укомплектованы рядом дополнительных устройств (релейная защита, дуговая защита, трансформаторы тока нулевой последовательности, трансформаторы тока и напряжения, дополнительный отсек сверху ячейки, нагревательные элементы и т. д.).

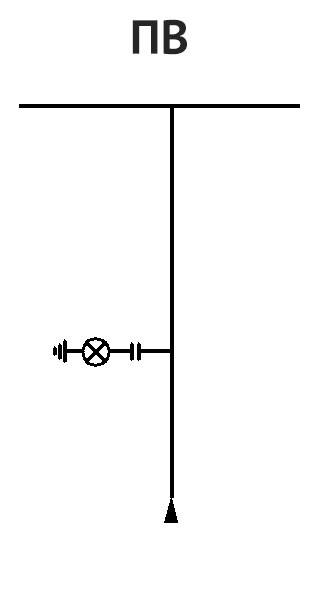

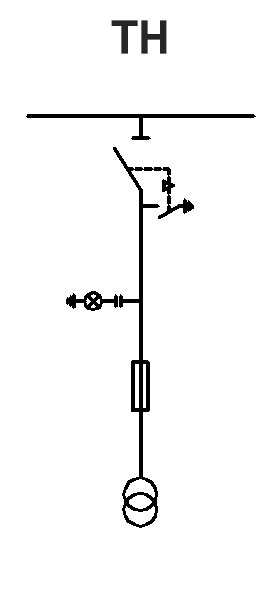

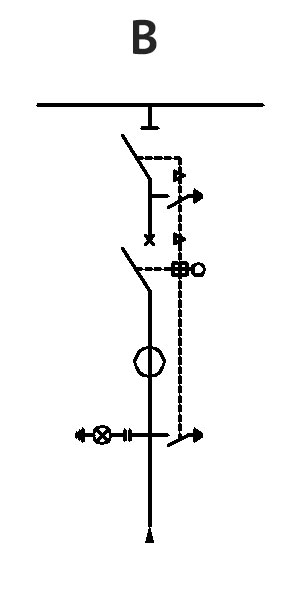

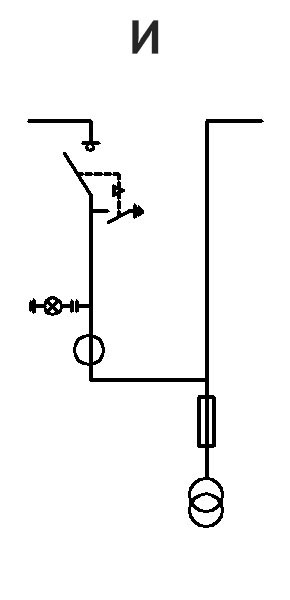

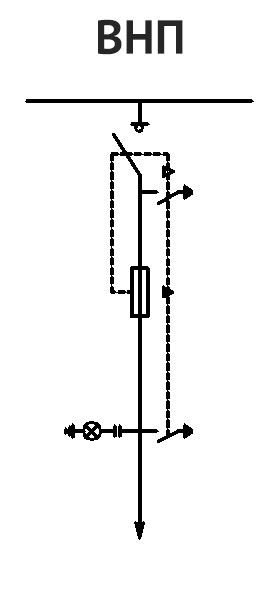

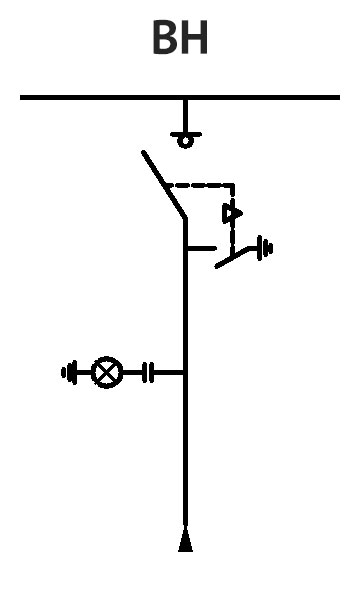

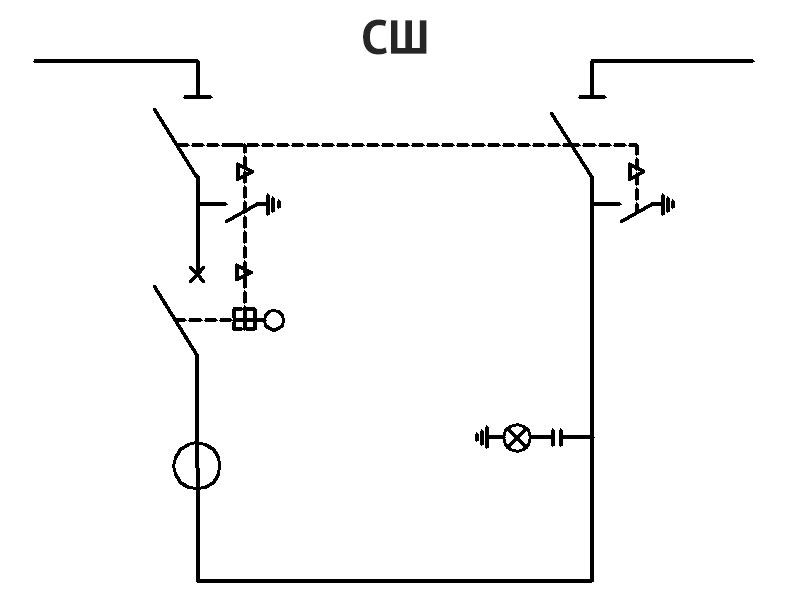

Схемы первичных соединений ячеек ЭЛКМ20
